新型筛网在新城金矿筛分作业中的应用

一、研究背景

1、项目背景

新城金矿老破碎系统为两段一闭路作业，主竖井提升矿石至地表粗仓，由XZG型电振给矿机给入1#皮带机运至筛分厂房的2YAH2148双层振动筛，上层筛筛上产品经2#皮带机给入美卓HP300圆锥破碎机进行中碎。双层筛的筛下产品中6-14mm合格产品至6#皮带机，经7#带转运至粉矿细仓，筛下产品中小于6mm产品进入φ1500单螺旋分级机。中碎后的产品（粒度＜80mm〉经4#皮带机给到YA2160单层振动筛，筛上物料经5#皮带给入细碎CH660圆锥破碎机，其细碎排矿给到3#皮带机，再经4#皮带机（与中碎合并）返回给入YA2160单层振动筛形成闭路筛分；单层筛的筛下产品（＜14mm ）为破碎合格产品，给到6#皮带机，再经7#、8#皮带和9#皮带分配给入各细料仓。主要设备如表1所示。

表1破碎系统主要设备

2、存在问题

2YAG2148双层洗矿振动筛两层筛网均为聚氨酯筛网，因为普通聚氨酯筛面筛分效率低，只能放大筛孔，上层筛孔尺寸为16×28mm，下层筛孔尺寸6×6mm。使用中存在下层筛面堵孔，筛分效率低下，二层筛下产品量较多，分级机运行负荷较大。同时因下层筛堵孔造成中间合格粒级物料含水分太大，皮带粘矿严重。筛网为张紧板固定，筛网更换过程维修工作量大。

YAG2160单层检查振动筛在用的为钢编筛网，使用过程中筛面严重堵孔，有效筛分面积未得到充分利用，合格物料返矿率较高，循环负荷较大，并且筛网使用周期短，平均寿命10天左右，维修频繁，设备维护成本较大，现已无法满足生产需要。

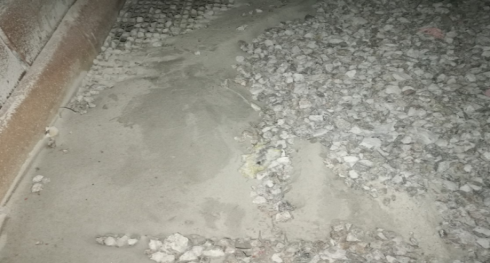

图1 现场照片-筛网堵孔严重

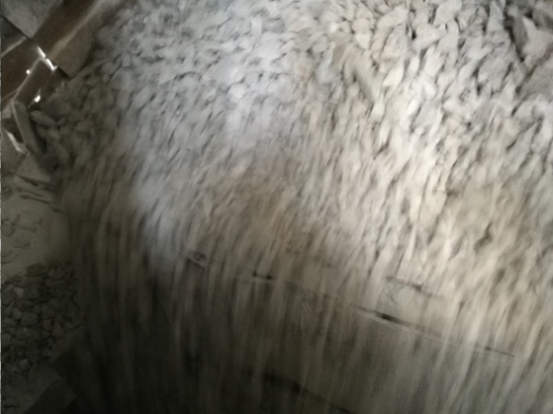

图2 现场照片-筛分效率低

3、改进思路

改进筛网材质，调整筛孔尺寸，优化筛网安装方式，在提高筛分效率至少保证筛分效率不变的情况下，降低入磨粒度，延长筛网使用寿命，减少停车更换筛网时间，降低维修次数，降低筛分工劳动强度，延长振动筛开车时间。

二、研究内容

1、改造双层筛

（1）将上层聚氨酯筛网改造为聚氨酯复合筛网，开孔尺寸由原来的14×28mm降低为11×25mm。

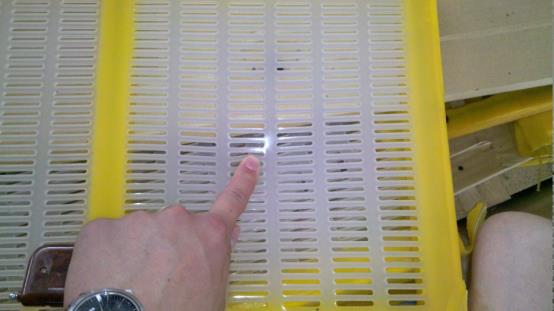

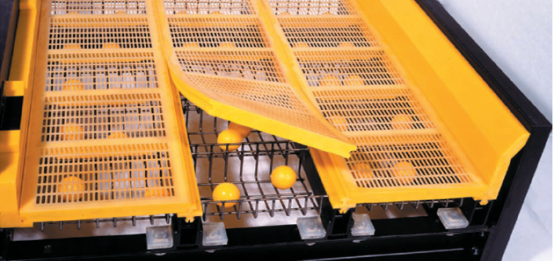

（2）将下层筛网改造为HW12-HPM筛板和HW12高效筛板，开孔尺寸调整为2×5mm和2×13mm，降低筛孔尺寸，因筛孔太细，为解决物料堵孔和水表面张力影响二层筛网的有效筛分面积，在部分HW12-HPM筛面下底部配有振打球，有效避免筛网堵孔。

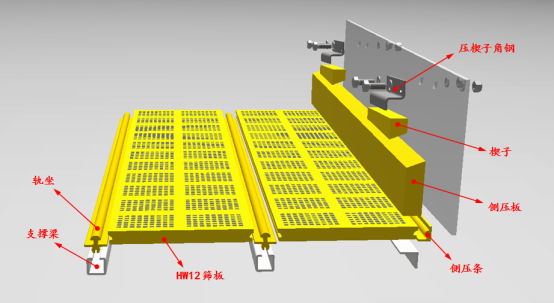

（3）改造并耐磨防护筛网支撑梁，将原聚氨酯筛网支撑梁改造为聚氨酯复合筛网支撑轨座。

（4）筛网尺寸由2070×1200mm改为1220×300mm，改小尺寸后，可以局部更换磨损的筛网，减少了筛网的浪费，并减轻维修工作量。

2、改造单层筛

（1）将钢编筛网改造为HW12聚氨酯复合筛网，开孔尺寸改为14×43.5mm。

（2）改造并耐磨防护筛网支撑梁，由钢编筛网支撑梁改造为聚氨酯复合筛网支撑轨座。

（3）筛网尺寸由2070×1200mm改为1220×300mm，改小尺寸后，可以局部更换磨损的筛网，减少了筛网的浪费，促进降本增效。

3、筛网接料区采用邵氏硬度89°的接料筛板，一方面保证良好的抗冲击性，另一方面保证物料快速摊薄、摊匀，保证筛分效率和设备使用寿命，再一方面保证整个筛面的寿命更均匀。

4、新筛网工作区筛网邵氏硬度86°，最大限度的适应和传导振动筛“圆振”抛掷轨迹给物料，增加物料的翻滚和触筛概率。

5、整个筛为软连接扣接，安装、更换方便，大大降低劳动强度和更换筛板的停筛时间。

6、模块化设计，每块筛网外形尺寸皆改为1220×300mm，改小尺寸后，减少更换筛板数量，提高更换经济性，减少停车更换筛板时间，促进降本增效。

7、整个筛面纯平、无突起物、无弧角，有利于物料均匀分布，避免了挂挡杂物现象，保证筛分面积。

三、效益分析

1、改造后，单层筛筛面比钢编筛网比较筛网的开孔率虽然有所降低，但是经过流程考查，筛分效率可达94%，略大于原筛网的筛分效率93.2%。

2、该筛板使用后在保证筛分效率的同时，筛网寿命由10天，可延长至6-12个月，大大延长使用寿命，降低劳动强度，维修更换方便快捷（1个人更换一块筛网可在2分钟内完成）。

3、按照现破碎系统破碎机生产能力230t/h计算，年开车时间按照350天，钢编筛网寿命按照10天，聚氨酯复合筛网寿命为6个月，每次停车更换筛网时间为2h计算，年可减少停车更换筛网次数为33次，可减少停车时间66小时，可多处理矿石15180余吨，选矿用电单耗每吨可降低0.5度电，年处理矿量为238万吨，用电单价为0.65元/度，每年可节约电费773500元。

4、






一次性投资较高，单层筛每块筛网为1939元，YAH2160单层振动筛筛面为35块筛网，包括其余零部件4万元，合计一次性投资为107865元。钢编筛网每块为196元，年可消耗200块，单层筛筛网年费用为39600元，单层筛筛网年多消耗68265元。
